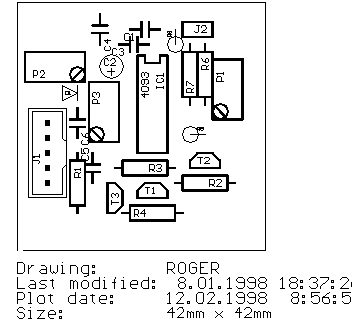

PROJETO DE DL4MAE-1998
ROGER BEEP COM CD4093
Simples
Roger beep. Ao instalar, nenhum cabo deve ser interrompido no dispositivo.
Em J1-Pin2, o PTT é, e. conectado a partir do microfone.
Deve haver um sinal ativo baixo. Com esta linha, o dispositivo será mantido no
"bip" depois. Alternativamente, a entrada pode ser fornecida com um
sinal positivo, então T1 não está equipado e alimentado ao EMISSOR.
Em torno do IC1A, um temporizado é configurado, o que
determina a duração do tom via P3. Durante um tom, o acionador do temporizado é
desativado via IC1C e IC1B. O oscilador controlável P1 ao redor do IC1D emite
um bipe durante esse tempo. J1-Pin4 está conectado à linha do microfone. J1
pin3 deve ser ajustado para aterrar para habilitar o circuito.
O circuito deve funcionar com tensão entre 5V e 15V. A
tensão tem pouca influência na duração e intensidade do som.
Este é um simples bip roger add-on. Não precisa de nenhum
fio dentro do TRX para ser cortado.
J1-Pin2 está ligado ao PTT de, e. o microfone. Deve haver um
sinal ativo baixo fornecido. Também este fio é usado mais tarde para segurar o
TRX no TX durante o "beep". Alternativamente, um sinal ativo-alto
pode ser alimentado quando o T1 não está inserido no seu emissor.
O IC1A constrói um circuito de atraso de tempo. P3 é usado
para variar a duração do tom. Durante o "bipe", o IC1C e o IC1B
impedem que o tempo de atraso seja reativado. O oscilador variável em torno de
IC1D / P1 produz o sinal sonoro. J1-Pin4 está conectado à entrada do microfone.
J1-Pin3 deve ser aterrado para ativar o bipe do Roger.
O circuito deve funcionar com uma fonte de 5V a 12V. A
tensão tem uma influência baixa na duração do tom e na frequência do tom.
1 comentários:
Algem poderia me responder:
onde é ligado o alto falante nesse circuito para sair o som do roger beep?
