MOTORADIO FA-M21
MOD PARA NOSSO ICONE DA FAIXA DO CIDADÃO BRASILEIRO.
DA DECADA DOS ANOS 80, FA-M21 E TODA SUA SERIE DA MOTORADIO.
OBS.... EU NÃO ME RESPONSABILIZO POR QUAL QUER DANO AO APARELHO POIS ESSSAS MODIFICAÇÕES EU FIZ E FOI TESTADO NO MEU LABORATORIO AE FICA CONTA EM RISCO PARA QUEM FAZ QUE FIQUE BEM CLARO .
ESSE EO GUERREIRO DA EPOCA DOS ANOS 80 ... MAIS QUE ANDA EXSTE PURAE VARIOS COMO OS VELHOS GURGEL BR800 QUE SO DEIXA SAUDADES.
MAIS VAMOS LA ....:
NESTA POSTAGEM VOU EXPOR PRA VOCES MATERIAL ESCLUSIVO DE MINHA GARIMPAGEM DA INTERNET SOBRE ESSE RADIO.
BOM VAMOS COMEÇA PELO MOD PRA ALMENTA OS CANAIS DE 23 PARA 40 CANAIS DA EPOCA QUE JA ERA MUITA COISA PRA UM RADIO CINTETIZADO.
VEJA COMO E AS LIGAÇOES :
VISUALMENTE VEMOS QUE OS DIODOS ESTAO SOBRE POSTO POR CIMA DO FLET CABO COMO ESTA NESSA FOTO INLUSTRADA PARA VER SUA COLOCAÇAO DOS DIODOS 1N4148 PARA FAZER CONVERÇAO BINARIA.
A SIM NOS GANHAMOS O DIGITO 20 COMO CANAL 40 PARA NOSSO MOTORADIO COM ESSA CONVERÇÃO BINARIA FEITO COM VELHOS DIDOS 1N4148 AE COM ISSO TEREMOS DO DIGITO 1 QUE CORRESPONDE CANAL 21 ATE DIGITO 20 QUE CORRESPONDE CANAL 40.
TABELA DE DIGITOS E FREQ:
###################################
| DIGITO | CANAL | FREQ |
|---|---|---|
| 1 | 21 | 27.215 |
| 2 | 22 | 27.225 |
| 3 | 23 | 27.255 |
| 4 | 24 | 27.235 |
| 5 | 25 | 27.245 |
| 6 | 26 | 27.265 |
| 7 | 27 | 27.275 |
| 8 | 28 | 27.285 |
| 9 | 29 | 27.295 |
| 10 | 30 | 27.305 |
| 11 | 31 | 27.315 |
| 12 | 32 | 27.325 |
| 13 | 33 | 27.335 |
| 14 | 34 | 27.345 |
| 15 | 35 | 27.355 |
| 16 | 36 | 27.365 |
| 17 | 37 | 27.375 |
| 18 | 38 | 27.385 |
| 19 | 39 | 27.395 |
| 20 | 40 | 27.405 |
SIM MAIS NO MESMO CALOR DESTA MODI PRA CANAIS NAO DEVEMOS ESQUECER CLARO QUE EXISTE ALGUNS PLL QUE PODEMOS SUBISTITUIR O VELHO KM5624 DA UNIDEN QUE E USADOS EM AUGUNS RADIOS DA DECADA DE 70 UNS DELES SAO OS COBRA 146GTL/ COBRA 62XRL.
VAMOS LA TUDO VAI CORRENDO COM O TEMPO VEJA A PROXIMO PLL QUE A uPD FEZ COM AS MESMAS CARACTERISTICAS PARA OUTROS MODELOS MAIS SEMPRE COM A MESMA PLATAFORMA DO MOTORADIO AE VEJAMOS O uPD2814.QUE FOI PARA MODELOS COMO:COBRA 29GTL/29 LTD/63GTL/87GTL/89GTl/1000GTL/PRESIDENTE THOMAS/JFK/DWIGHT/ZACHARY/SUPERSTARV120/STALKER XII/STALKER V/UNIDEN PTC104 TRUCKER.VAMOS A GORA PARA MAIS OUTRO DA SERIE uPD2816:
USADOS E VARIOS OUTROS MODELO DA EPOCA INCLUSIVE O VELHO CB40 DA LINHA STALKER SSB.MAIS VAMOS LA TEM MUITA AGUA PRA PASSA DE BAIXO DA PONTE SOBRE ESSAS SERIES DE MESMO INTEGRADO PARA O MOTORADIO FEITO POR OUTROS FABRICANTES COM MESMA FUNÇÃO. VAMOS V O HD42853 QUE MESMO MODELO DA PHILIPS !! SIM ISSO MESMO DA PHILIPS FEZ O MESMO PLL COM ARQUITETURA DA LINHA KM5624 PARA O MOTORADIO A SIM APOS UMS ANOS ELA LANÇOU SUA LINHA PHILIPS
ECG1253 DA SILVER MONTADORA! KKK OS CARA ESCONDERO O JOGO POR ESSE TEMPO TODO ELES TENDO ESSE PLL PARA O MOTORADIO TEMPO TODO.
A GORA AXO QUE XEGA DE PLL KKK MAIS SE PROCURAR MAIS AINDA EMCONTRA MAIS SUBISTITUTOS PARA ESSA MACNA DE QRM DO NOSSO BRASIL ELE ESTA MAIS PARECENDO UM FUSCA QUE SO PRECISA DE GASULINA E GOGO NA VELA PRA NAO PARAR E INMORTAL ESSE RADIO.
VEJA A BAIXO MANUAIS DO DATASHIT DESTE INTEGRADO DA PHILIPS.
PLL ECG-1253 SILVER
ECG-1253 SILVER EXPL OK JA FOI O MOD DOS CANAIS PRA O 40 A GORA VAMOS PARA LIBERAR O AGC CONHECIDO LIMITADOR DE MODULAÇÃO QUE E UM RADIO QUE FICA COM AUDIO MEIO PRESO QUANDO ELE ESTA ORIGINAL VAMOS FAZER ESSA MALDADE COM ELE PRA ABRE A MODULAÇÃO DE TAGUARA RACHADA KKKK.
VAMOS A CIRURGIA PARA VIRA UMA MACNA MALVADA PARA ALMENTA O GANHO DE MICROFONE SEM LIMETES, E SO REMOVER O BC548 LA DA PLACA , LOCALIZADO EM TR701.
EMAIS PODE MOS MELHORAR ESSE AUDIO FAZENDO UMA ATUALIZAÇÃO NO PRE-AMPLIFICADOR DE ENTRADA VOU MOSTRA A BAIXO COMO E FEITO ISSO PARA RESOLVERESSE AUDIO DE TABOCA RAXADA QUE TODO MOTORADIO TEM KKKK..

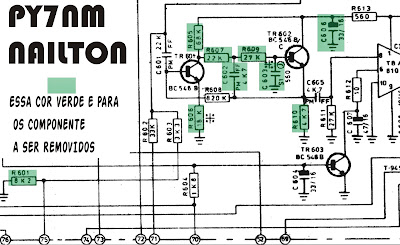

ENTAO VAMOS LA PARA MAIS OUTRA AVENTURA DE MOD .. VAMOS REMOVER ALGUNS COMPONENTES ANTENS COMO ESTA NO ESQUEMA ABAIXO.
BOM VAMOS REMOVER DA PLACA ESTES COMPONENTES:
R-601-8K2
R-605-68K
R-606-18K
R-607-22K
R-609-29K
R-610-4K7
C-602-4.7nF
C-603-15nF
C-606-33uF/16V
A GORA NO LUGAR DESSES QUE FOI REMOVIDOS NOS VAMOS POR NO LUGA DESTA FORMA
R-601-680R
R-605-100K
R-606-4K7
R-610-2K2
C-606-220uF/16V
C-605-22,uF
ENTÃO VAI FICAR DESTA FORMA APOS REMOVER E JAMPIAR AS LIGAÇOES PARA NOVO MOD DE AUDIO DO RADIO..
BEM VAMOS POR EM PRATICA POIS TEM QUE JAMPIAR COLETOR DE TR-601 PARA BASE DE TR-602 E LIGAR O RESISTOR R-605-100K NO LUGAR E TROCAR OS DEMAIS COMPONENTES PARA NOVO PRE-AMPLIFICADOR FUNCIONAR.

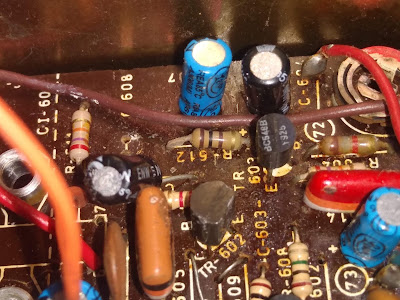

BOM OBSERVE BEM ESTA FOTO ACIMA COMO FOI JAMPIADO AS LIGAÇOES PARA NAO AVER DUVIDA MAIS MESMO A SIM VOU MARCA PRA VOCÊS.
OK VEJA QUE MARQUEI OS AMARELOS PARA O RESISTORES E VEMELHOS PARA O JAMPS O AZUL PARA OS CAPACITORES MAIS NAO ESQUEÇA DE COLOCA O R-601 PARA ATENUAR O MICROFONE COM RESISTOR DE 680R OK.
AINDA NAO PARA POR AE TEM UMA SOLUÇÃO PARA A QUELES QUE ESTA CONDIFICULDADE EM ARRUMA UM TRAFO MODULADOR PARA SEU MOTORADIO ES A QUE A SOLUÇÃO PARA SE CONTRUIR UM.
MAIS NÃO PARAMOS SO NESSE MODULADOR VAMOS MUDAR PARA SUBISTITUIR O VELHOS TBA810S CONSAGRADOS DA EPOCA NOS AMPLIFICADORES E VAMOS MUDAR ESSE MODULADOR PARA UM MAIS MODERNO TDA2003 OU EQUIVALENTE...
E VAMOS POR NO LUGAR DESTES VELHOS AVIÃO DA DECADA DE 80 PARA OS MODERNOS TDA2003 OU TDA2002.
MUITO POPULAR ESSES INTEGRADOS E BARATOS PARA NOSSO MOD NO AMPLIFICADOR DO MOTORADIO. VEJA A SEGUIR O AMPLIFICADOR COMO E LIGADO.
MAIS PRIMEIRO TEMOS QUE REMOVER OS COMPONENTES PARA QUE SEJA FUNCIONAL A COISA VAMOS LA.

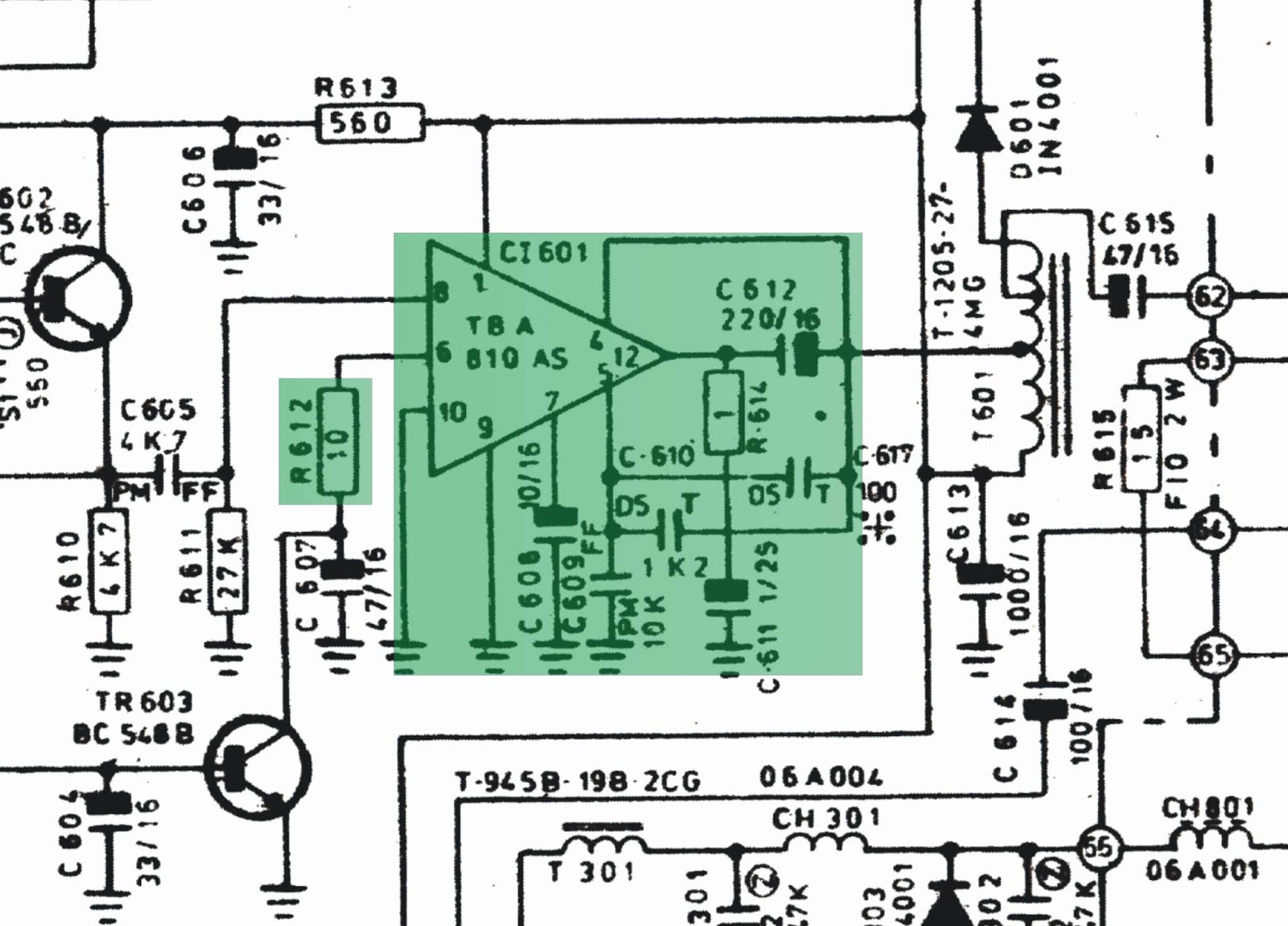

PARA FACILITAR MARQUEI COM VERDE O QUE SE DEVE REMOVER DA PLACA DO MOTORADIO OK
OK AE VAMOS REMOVER TUDO QUE ESTA MARCADO NO DIAGRAMA COMO MANDA O FIGURINO OU SEJA:
R-612
R-614
R-512
C-612
C-611
C-608
COMO ESTA NESTA FOTO
A GORA VAMOS FAZER O CIRCUITO NOVO COM TDA2003:
BOM COMO VISTO ESSE VAI FICA NO LUGAR DO NOVO TBA810S MAIS TEM OUTROS DETALHES APARA SE VER VEJA A SEGUIR.
AS MEDIDAS DA PCB A BAIXO:
BOM PESSOAL VEJA QUE TEM OS FIOS PARA LIGAÇÃO DOS PINOS DA SAIDA DO ANTIGO TBA810S.
VENDO A SIM NESSE ANGULO VAI ABRE A MENTE COMO TEM QUE SER MAIS MESMO A SIM VO MOSTRA A DIANTE AS LIGAÇOES.
FIO DA SAIDA DE SOM NO CAPACITOR C-612 COMO ESTA NA FOTO:
JA ESSE PINO 8 DO INTEGRADO E LIGADO A ENTRADA DO SOM SO SISTEMA PRE-AMPLIFICADOR + AUDIO DE RECEPÇÃO.
QUANTO ESSE A QUE EO CONTROLE DE SQHEC O SELENCIADOR QUE E LIGADO NO PINO 6 E TABEM NAO ESQUECENDO DE REMOVER O RESISTOR R-512.
E COLOCANDO NO LUGAR UM DE 100R COMO DEMOSTRO NO ESQUEMA ANTERIOR.
JA QUE ESSE RESISTOR E PARA SUAVISAR O SQHEC QUANDO ELE FOR CONTROLADO.
MAIS FOI UM MOD PRA VCS
A POS ISSO SERIA DE BOM AGRADO FAZER UMA TROCA GERAL DE TODOS OS CAPACITORES ELETROLITICOS PARA NOVOS POIS OS ORIGINAIS JA NAO TEM MAIS A CAPACIDADE DE TRABALHO PELO SEU TEMPO DE USO E TEMPERATURA QUE ELES FORAO EXPOSTO.
VAMOS REMOVER O VELHO BC637 LA DA PLACA LOCALIZADO COMO TR202 PARA UM MAIS ROBUSTO COMO UM BD135 NO LUGAR DESTE VAI ALAVANCAR EXITAÇÃO DO SAIDA PRA 6W DE SAIDA.
SIM ESSE SUFOCO JA PASSO, MAIS COMO TODA MACNA MALVADA SEMPRE TEM MAIS ALGO PARA FAZER PARA QUE ELA CADA DIA MAIS FIQUE SELVAGEM FEITO UM LEÃO COM FOME...
VAMOS REMOVER O TANQUE FINAL MAIS ESSE PROCEDIMENTO VAI SER UMA AMPUTAÇÃO OU CASTRAÇÃO DESSE ANIMAL SELVAGEM .. RETIRANDO O TR203 QUE NESTA SERIE SAO USADOS NO LUGAR 2SC207/2SC2075/2SC2166/2SC1307/2SC1306/
2SC1909/2SC1974/2SC2312/2SC1969 ETC...................................................
VAMOS POR NO LUGAR UM IRFI520N MOSFET PARA ELIMINA ESSA SAIDA HORIJINAL CERTO AMIGOS.......
VEJA O DIAGRAMA:
VEJA QUE O DIAGRAMA ACIMA MOSTRA OS COMPONENTES ORIGINAIS MAIS TEREMOS QUE REMOVER ALGUNS PRA ISSO DA CERTO.
VAMOS REMOVER O TR-203 QUE ESTA NA FOTO ACIMA CERTO QUE NESTE CASO VAI SER A SIM A COMPANHA O ESQUEMA A BAIXO:
PESSOAL VEJA EM VERDE QUE TEREMOS QUE REMOVER R-210 EO CH-202 PARA ALMENTA A EXITAÇÃO NO NOVO TR-203 QUE NESTE CASO EU TESTEI VARIOS MAIS O QUE DEU MAIS CERTO FOI IRF-520N EO FQPF-50N06 TODOS DEU 6W DE POTENCIA COM BOA MODULAÇÃO +POSITIVA.
MAIS VAMOS ADIANTE...... VAMOSCONSTRUIR O CONTROLE DE BIAS PARA ESSES TR-203 NOVO.
OK VAMOS COMEÇAR COM UM PEDACINHO DE PLACA DE PCB PARA FAZER O CONTROLE DE BIAS, CORTE ELE DESTA FORMA PARA CABER UM POTENCIOMETRO DE 10K OU EQUIVALENTE PARA SEU COMFORTO DE AJUSTE DE 3.2V DE BIAS.
VEMOS AE COMO E OK O RESISTOR DE 1K PARA 12V EM SERIE COM ZENER DE 5.6V LIGADO NO POTENCIOMETRO.
JA NESTA FACE DO CISCUITO TEMOS O RESISTOR Q VAI PRO TR-203 DE 10K PARA O (G) GUETY DO IRF520N EO CAPACITOR PARA SEPARAR ACOPLAMENTO DE RF DO EXITADOR.
BOM VAI FICA A SIM NA PLACA VEJA O TESTE COMO FOI FEITO PROVISORIAMENTE COLOCADO SO PARA TESTES.
VEJA LA O CAPACITOR DE 1NF QUE TEM QUE ACRECENTAR EO CONTROLE DE BIAS EM MODO ARANHA PARA TESTES. E FUNCIONOU MUITO BEM.
###############################################################################
MANUAL E DIAGRAMA DONWLOADS:
MANUAL DO USUARIO:
ESQUEMA ELETRICO ORIGINAL JPG ESQUEMA ELETRICO EDITADO PDF MANUAL DO USUARIO ARQUIVO PDF MANUAL DE SERVIÇO ARQUIVO PDF PCBA DO FA-M21 EM ARQUIVO PDF
