DETECTOR DE METAIS UIRAPURU

PARA QUEM GOSTA DE MINI PROJETOS

OBS: EU NAO ME RESPONSABILIZO POR QUAL QUER PROJETO OU APLICAÇÃO ATE MESMO SEU FUNCIONAMENTO POIS TRATA DE UM PROJETO ESPERIMENTAL PODERA AVER FALHAS EM SEU DESENHO QUE FIQUE BEM CLARO ISSO BOA SORTE A TODOS!

BOM PESSOAL COMO SEMPRE TRAZENDO UMAS NOVIDADES PARA VOCÊS COM SOLUÇÕES SIMPLES PARA NOSSA VIDA ATUAL MAIS BEM VISTO EM UMA TENTATIVA DE AJUDA, A TODOS QUE CURTE MEU BLOG.

MAIS TRAGO A VOÇÊS ESTE PROJETO DE ALTOR DESCONHECIDO MAIS E DE UMA SIMPLICIDADE BASTANTE FAVORAVEL A TODOS QUE QUER MONTA SEU PROPRIO DETECTOR DE METAIS CASEIRO COM POUCO RECURSOS .

BEM VAMOS VER O DIAGRAMA QUE UTILIZA UM CIRCUITO INTEGRADO LM324 MUITO COMUN E FACIO DE COMPRA.

USANDO SEUS PRE-AMPLIFICADORES OPERACIONAIS INTERNO COMO OSCILADOR MONOISTAVEL DE DUPLO CANAL PARA OSCILAR EM 1500Htz COM CAPACITOR VARIAVEL PARA AJUSTAR A INDUTANCIA DAS BOBINAS DUPLAS DO DETECTOR A SIM CASANDO SUA FREQUENCIA + SUA RESSONANCIA PARA AJUSTE DA RECEPÇÃO DO AUDIO Q SAI DE OUTRO APLIFICADOR OPERACINAL EM SEU PINO 14 PARA UM BUZE COMUN FACIO DE EMCONTRAR PODENDO ATE MESMO MODIFICAR PARA UM APLIFICADOR MAIS POTENCIA DE SAIDA DE AUDIO.

VEJAMOS A BAIXO SUA MONTAGEM NA PLACA E SAIDA PARA OAS BOBINAS.

VEJA QUE O VARIAVEL E SOLDADO ENTRE A SAIDA DOS DOIS CONJUTOS DE BOBINAS DO DETECTOR PARA AJUSTE DE FREQUENCIA RESSONANTE. USANDO UM CAPACITOR VARIAVEL DE RADIO DE PILHA AM-FM MUITO FACIO DE SE AXAR.

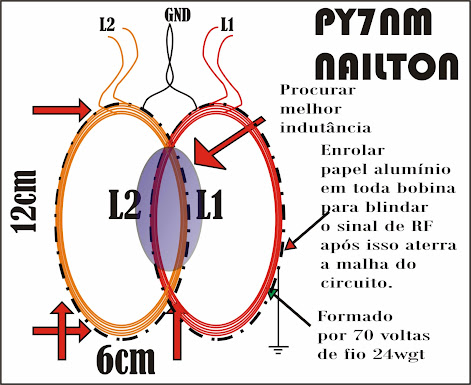

O QUE E MAIS COMPLEXO E AS BOBINAS QUE PROVAVEL MESNTE VOCÊS VÃO TER Q SER PACIENTES PARA ACERTA UMA BOA INDUTANCIA ENTRE SI EO FOCO ENTRE ELAS DUAS COMO EU MOSTRO A BAIXO:

POREN TEM UM DETALHE IMPORTANTE APOS VOCÊS FAZER A BOBINA TEM QUE BLINDAR ELA COMO UMA GAIOLA DE FARIDAY PARA QUE O RF FIQUE ISOLADO DO CAMPO MAGNETICO ESTERNO .. MAIS NÃO E DIFICIO PODE ULTILIZAR PAPEL ALUMINIO PARA REVESTIR TODA BOBINA APOS ELA ESTA PRONTO E DEPOIS FAZER O ATERRAMENTO DELA A MALHA DO CABO COAXIAL DE DECIDA PARA AS MESMAS.

USE PAPELÃO OU DURATEX FOLHA DE LAMINADO OU PLASTICO ATE MESMO TAMPA DE BALDES VELHO PARA FIXAR A BOBINA EM UMA BASE PARA COLOCA A ASTE NO SENTRO DO JEITO COMO ESTA NA FOTO.

CORTE UMA ASTE DE PVC PARA FAZER O CABO ALONGADO PARA FIXAÇÃO DA BOBINA MAIS OU MENOS 1METRO DE COMPRIMENTO PARA PARAFUSAR OU COLAR COM SUPER BOONDE.

ENTÃO FICA COM ESTA APARENCIA DEPOIS DE PRONTO PARA AXAR SEUS TESOUROS KKKK

FASSA VARIOS TESTE COM OUTRAS FORMAS DE BOBINA PARA SE ADEGUAR SEU PROJETO PÓIS CADA CASO E UM CASO PARA QUE ELE TENHA GANHO NA PROFUNDIDADE QUE TA EN TORNO DE 30CM QUE JA AXO MUITO PARA UM PROJETINHO DESSE PORTE.

LEMBRANDO QUE OS CABOS DE DECIDA SEJÃO DE BOA QUALIDADE JA QUE ESTE DISPOSITIVO E MUITO SIMPLES E TEM PERDAS E VARIAÇOES EM SUA MONTAGEM CAUSANDO FALTA DE SEMSIBILIDADE EM SUA DETECÇÃO DOS METAIS E SUA PROFUNDIDADE A SIM TEM Q USAR CABOS DUPLOS MUITO BEM BLINDADOS POR EXPLO: CABO DA LINHA SANTO ANGELO STERIO PARA SIM DE CARRO.
