PLL02A SUBSTITUTO

 PY7NM-NAILTON-CARUARU-PERNAMBUCO


SUBSTITUIR PLL02A FAMILHA DO TC9100C/MC148109/AN6040/MM48141/MN6040/SM5109/ECG1167/NTE1167.

OBS: não tenho quais quer responsabilidade com tais modificaçoes ou alterações nos circuitos escritos no meu blog.. pois fica de conta e risco para cada um que fassa suas alterações nos circuitos para a queles que nao tenha abilidade com eletronica.


BOM PESSOAL VENHO A QUE DESCREVER UMA COISA QUE FAZ MUITO TEMPO QUE EXISTE MAIS FOI POUCO DIVULGADO, ESTA FORMA DE SUBSTITUIR VELHO PLL02A.

QUASE IMPOSSÍVEL DE SE OBTER NESSA ERA DE 2021... E TEM OUTRA, DA QUE PRA FRENTE VAI FICAR MUITO MAIS DIFÍCIO DE SE COMPRA COMPONENTES PARA NOSSO HOBBY DE RÁDIO COMUNICAÇÃO.


VAMOS LA NE..! VOU DA UM PREVIO DO FUNCIONAMENTE DO MESMO E SEU CODIGO BINARIO DE CADA ELEMENTO DO MESMO.!

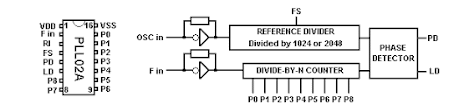

Este circuito PLL usa um contador de divisão por N programável binário BCD de 9 bits.


Down-converter da frequência para o divisor

PLL02A, AN6040, MC145109, MM48141, MN6040, SM5109 e TC9100 Sintetizador de frequência PLL Visão geral Este circuito PLL usa um contador BCD binário divisão por N programável de 9 bits. Conversão descendente da frequência para o divisor Este circuito PLL usa um mixer e um oscilador XTAL para converter a frequência de saída f OUT para f IN para o circuito PLL. A frequência XTAL é f XTAL = f OUT - f IN


PINOS DE PROGRAMAÇÃO BCD E SUAS CARACTERISTICAS PLL02A:

Description
1VDDPositive Power Supply
2F inVCO Oscillator Input
3RIReference Oscillator Input (10.240MHz)
4FSHIGH=10kHz - LOW=5kHz
5PDVCO Voltage Out
6LDLoop Detected - HIGH=Locked LOW=Unlocked
7P8Programmable input (Binary)
8P7Programmable input (Binary)
9P6Programmable input (Binary)
10P5Programmable input (Binary)
11P6Programmable input (Binary)
12P3Programmable input (Binary)
13P2Programmable input (Binary)
14P1Programmable input (Binary)
15P0Programmable input (Binary)
16VssGround


Programação Binária:

Consulte agora a Tabela de programação, que resume as condições operacionais importantes por número de canal específico. Um gráfico como este normalmente é incluído no manual de serviço do rádio. Muitas vezes, embora certos fatos não diretamente relacionados à operação legal de 40 canais sejam deixados de fora, então estarei preenchendo alguns espaços em branco para você.


 PLL02A

Ch. No.Frequency
(MHz)
"N" digital
codes
VCO freq.
(MHz)
RX 1st
IF freq.
(MHz)
P0P1P2P3P4P5P6P7P8
126.96533017.1837.66010100101
226.97532917.1937.67100100101
326.98532817.2037.68000100101
427.00532617.2237.70011000101
527.01532517.2337.71101000101
627.02532417.2437.72001000101
727.03532317.2537.73110000101
827.05532117.2737.75100000101
927.06532017.2837.76000000101
1027.07531917.2937.77111111001
1127.08531817.3037.78011111001
1227.10531617.3237.80001111001
1327.11531517.3337.81110111001
1427.12531417.3437.82010111001
1527.13531317.3537.83100111001
1627.15531117.3737.85111011001
1727.16531017.3837.86011011001
1827.17530917.3937.87101011001
1927.18530817.4037.88001011001
2027.00530617.4237.90010011001
2127.21530517.4337.91100011001
2227.22530417.4437.92000011001
2327.25530117.4737.95101101001
2427.23530317.4537.93111101001
2527.24530217.4637.94011101001
2627.26530017.4837.96001101001
2727.27529917.4937.97110101001
2827.28529817.5037.98010101001
2927.29529717.5137.99100101001
3027.30529617.5238.00000101001
3127.31529517.5338.02111001001
3227.32529417.5438.03011001001
3327.33529317.5538.04101001001
3427.34529217.5638.05001001001
3527.35529117.5738.06110001001
3627.36529017.5838.07010001001
3727.37528917.5938.08100001001
3827.38528817.6038.09000001001
3927.39528717.6138.10111110001
4027.40528617.6238.00011110001

PROSSEGUINDO COM ESTAS INFORMAÇÕES, TEM ALGUNS RÁDIOS QUE USA ESSE PLL VEJÃO O CHASSIS DE RADIOS QUE UTILIZA ESSE MESMO PLL .

PCBM121D4X

PCBM125A4X

PCBM131A4X

PCBM133A4X

PCMA001S

PTBM027AOX

PTBM033AOX

PTBM036AOX

PTBM038AOX

PTBM039AOX

BOM VIMOS ALGO SOBRE ESTE PLL02A..., VIMOS SÓ UM PEDACINHO DE ALGO SOBRE O ASSUNTO SOBRE ESSE PLL..

VAMOS A GORA VER OUTROS PLLS QUE ESTÁ NESTE MESMA CARACTERÍSTICA PARA SUA PROVÁVEL SUBISTITUIÇÃO .

VEREMOS A GORA:

PRIMEIRO O TC9100C MUITO FACIO DE SE OBTER:


VOU COMENTAR SOBRE ESTE ! POR QUE EU COLOQUEI ELE NO LUGAR DO PLL02A E FUNCIONOU PERFEITO, ESSE EU RECOMENDO POR QUE EU FIZ OS TESTES.!

VAMOS MAIS A FRENTE:

A GORA O ECG1167/NTE1167 DA PHILIPS:



EU NÃO IMAGINAVA QUE A PHILIPS TERIA FABRICADO COMPONENTES PARA RÁDIO DE COMUNICAÇÃO MAIS ESTA AI A PROVA.

AGORA O MC148109:



MAIS UM QUE NAO CONHECIA ESTE PLL TABEM VAI FUNCIONA .

AGORA O MN6040/AN6040:


ESTE TAMBEM VAI SUBSTITUI O PLL02A.

ESSES FOI ALGUNS EXEMPLOS DE PLLS QUE PODE COLOCAR NO LUGAR DO PLL02A E VAI FUNCIONAR SEM PROBLEMA MAIS EU TENHO SEMPRE UMA CARTA NA MANGA.

UM AMIGO HOLANDES DESENVOLVEU UMA PLACA COM PROGRAMAÇÃO COM PIC PARA DA MAIS UM UP A ESSA SERIE DE PLLS. VEJA A BAIXO:


O COMPANHEIRO EO PA5HE QRA DE (HALSTEREN).

UM GENIO PARA ESSA SERIE DE MOD PRA PLLS E SUBSTITUIRLOS.

VEJA COMO E O PROJETO DO (HALSTEREN).


COM ESSE DIAGRAMA VAI ABRE UM LUZ COMO E O PROJETO LA DO NOSSO COLABORADOR.


PCB PARA FABRICAÇÃO:


LISTA DE COMPONENTES:
ReferenciaDescrição
C1not placed
C2,C333pf 2.54mm
C4,C520pf trimmer (kleur groen)
C6,C8,C12,C18,C1947nf 1206 SMD
C7,C10,C1610nf 5mm
C112.2nf 5mm
C13,C141n 5mm
C15330nf
C947uF 16V 2.54mm
C17100uF 5mm
D11N4148
IC1PIC16F628A
IC2SAA1057
Q1Crystal 4.000MHz
R122k
R2,R17,R1847k
R3,R4,R5,R7,R9,R10,R11,R12,R13,R1510k
R61k
R8100k
R1418k
R16180
TS1,TS22SC828 of 2SC945
TS32SC828 of 2SC945 ,

LINK DA PAGINA: http://www.hvde.nl/electronica/tx/4m/pcb_03.shtm

O ARQUIVO HEX PARA ESSE PROJETO:

Firmware PLL02A :

CB_to_4_allmode_V01.hex

CB_to_4_allmode_V02.hex

V 0.1

V 0.2 ; added +/-2 and +/-5kHz shift 80 CANAIS

AINDA TENHO MAIS INFORMAÇOES SOBRE ESTA MATERIA VAMOS A DIANTE :

VAMOS FAZER MOD PRA VELHO CHICRUT....



ESSE PRIEIRO MODO E PARA RADIO DE 40 CANAIS.


CANALFREQU
MHZ
126.805
226.815
326.825
426.845
526.855
626.865
726.875
826.895
926.905


Usando uma mini chave seletora SPST, conecte os fios da chave conforme mostrado no diagrama abaixo. Isso produzirá canais baixos começando em 26,435 e terminando em 26,745 com alguns saltos no meio. Se todos os canais não estiverem lá, alguns ajustes de VCO podem ser necessários.




TABELA:


 DIGITO  MHZ  CANAL  DIGITO  MHZ  CANAL  DIGITO MHZ  CANAL
126.645-321526.495-472926.655-31
226.655-311626.515-453026.665-30
326.665-301726.525-443126.675-29
426.685-281826.535-433226.685-28
526.695-271926.545-423326.695-27
626.705-262026.565-403426.705-26
726.715-252126.575-393526.715-25
826.735-232226.585-383626.725-24
926.745-222326.615-353726.735-23
1026.435-532426.595-373826.745-22
1126.445-522526.605-363927.39539
1226.565-402626.625-344027.40540
1326.475-492726.635-33

1426.485-482826.645-32


Localize o pino 10 e isole-o cortando a lâmina que o conecta ao seletor de canal. Instale um resistor de 3,3K, 1/4 watt neste corte. 2. Usando uma mini chave seletora SPST, conecte os fios da chave conforme mostrado no diagrama acima. Isso renderá canais altos começando em 27.395 e terminando em 27.705 com alguns saltos entre eles. Mod




 DIGITO    MHZ     CANAL  DIGITO    MHZ    CANAL  DIGITO   MHZ     CANAL
1027.395392127.535533227.64564
1127.405402227.545543327.65565
1227.425422327.575573427.66566
1327.435432427.555553527.67567
1427.445442527.565563627.68568
1527.455452627.585583727.69569
1627.475472727.595593827.70570
1727.485482827.605603927.39539
1827.495492927.615614027.40540
1927.505503027.62562


2027.525523127.63563
