SUBISTITUIR S042P TDA6130

PY7NM-NAILTON-CARUARU-PE

SUBISTITUIR

S042P E TDA6130

INTEGRADOS MIX RADIO CB-PX

OBS: NÃO ME RESPONSABILIZO POR QUALQUER PROJETO OU MODIFICAÇÃO POSTO A QUE NA PAGINA DO MEU BLOG, FICA POR CONTA EM RISCO  .

BOM PESSOAL VIM PROPOR UMA MODIFICAÇÃO PARA ESTES CULPADO DE UM DEFEITO QUE CAUSA NO RADIO PX QUE PERDE POTENCIA.

VOU EXIBIR SUA ESTRUTURA INTERNA COMO E ELE POR DENTRO, VEJÁ A BAIXO:

EXISTE OUTROS CI- QUE SÃO DA MESMA FAMILIA VEJA A BAIXO:

ESSE EO TRADICIONAL DA SIEMENS FABRICADO NA GERMANYA COMO OUTROS EXPLO ESSE:

CONHECIDO COMO K147NP FABRICADO NA RUSSIA, MAS NÃO PARA PORAQUE A PHILIPS FEZ OUTRO COMO NOS CONHECEMOS :

BOM VEJA QUE A PHILIPS FEZ OUTRO COM UMA REFERENCIA DE TDA6130, MAIS SEMPRE TEM MAIS UM COELHO NA CARTOLA NE?! KKKK JÁ ESSES INTEGRADOS ESTÁ MEIO DIFÍCIO DE COMPRA,  DESENVOLVER ALGO QUE FAZ MESMO TRABALHO DELE. VEJA SO!

UTILIZADO EM CONVERÇÃO E MISTURA E PRÉ-AMPLIFICAÇÃO DOS SINAIS MISTURADOS DENTRO DELE, AE NESSA IDEIA IMAGINEI O SEGUINTE VEJÁ A BAIXO COMO E NO DIAGRAMA AS MISTURAS DOS SINAIS DO VCO E DO FI SSB E AM.

ESTE DIAGRAMA ACIMA E UMA PARTE DO DIAGRAMA ORIGINAL DA SERÍE RANGER ATE MESMO ALGUNS MODELOS DA COBRA 148 OK MAIS E SÓ UM EXEMPLO DO QUE EU QUERO FALAR PRA VOCÊS BLZ....

JÁ NESTE DESENHO LUSTRATIVO ACIMA MOSTRAMOS COMO E ELE TRABALHA NA PLACA POIS O DISPOSITIVO MIXAGEM S042P ELE MISTURA DOIS SINAIS E PRÉ- AMPLIFICA NA SUA SAIDA ESSE RESULTADO DA MISTURA PARA PASSA POR UM FILTRO BPF PARA 27.MHZ E SER PRÉ-AMPLIFICADONOVAMENTE.

COMO VISTO O SINAL DO VCO E DE 34MHZ DEPOIS E MISTURADO COM 7.8MHZ A SIM TENDO UMA SUBTRAÇÃO DESTE SINAL,EO RESULTADO DESTA SAÍDA E DE  27MHZ MAIS A FRENTE VOU DISPOR A MINHA SOLUÇÃO SOBRE ISSO, VEJA SO.

E NESTE CASO UM FET E APLICADO PARA MISTURA  DOS SINAIS, A SIM FACILITA  CONSTRUÇÃO DE UM PEQUENO CIRCUITO BASE PARA RESOLVER A QUESTÃO, E DA UMA SOLUÇÃO BASICA PARA ESTE PROBLEMA DO CI QUE PIFA NA AMPLIFICAÇÃO.

COM UM MISTURADOR BF981 E PRÉ-AMPLIFICADOR COM 2N3819 OU QUALQUER UM QUE FASSA ESSE TRABALHO VAI TER QUE ESPERIMENTAR! OUTROS PARA SE OBTER UM GANHO LEGAL OK.

ESQUEMA NOS ATERRAMOS AS BOBINAS L48 - L47 PARA A MASSA UM DOS SEUS TERMINAIS OK COMO ESTA NO ESQUEMA ACIMA.

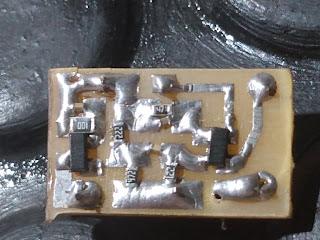

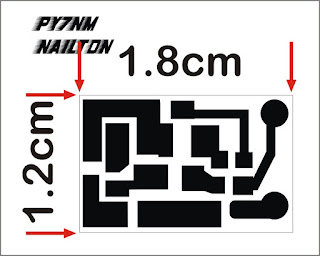

BOM COM BASE NESSE RACIOCÍNIO EU CRIEI ESSA PCB COM SMD PARA CABER NO LUGAR DO CI.

VEJÁ COMO ELE CABE NO LUGAR, SUA SOLDAGEM OK

PESSOAL AGRADEÇO A TODOS EU NÃO SEI ESCREVER KKK DEPOIS AJEITO AE OS ERROS OK VALEOO ABRAÇO A TODOS!!!
