PY7NM-NAILTON-CARUARU-PE
UNIFICANDO SINTONIA DE
ALGUNS RÁDIOS PX
OBS: NOS NÃO RESPONSABILIZAMOS POR QUALQUER MODIFICAÇÃO QUE SEJA FEITA NOS EQUIPAMENTOS, POIS FICA DE CONTA EM RISCO PARA QUEM QUEIRA FAZER.
BOM VAMOS COMEÇAR COM CLÁSSICO SS3900 COM PCB DE MODELO :EPT360014B
POIS, BEM VAMOS VER ESSA MOD PARA ESSE RADIO COM MESCLAR SINTONIA ENTRE BOTÃO DE FORA COM O FINO PARA AMBOS SER UM SO PCB EPT360014B.
VEMOS A SUA VISÃO COMPLETA POR BAIXO DA PCBA-EPT360014BMAIS VAMOS DA UM ZOO NA PARTE QUE INTEREÇA, OU SEJA, NA PARTE FRONTAL DO PAINEL ONDE VAI LIGADO O CONECTORES DE LIGAÇÃO DO PAINEL VEJA A BAIXO:
VAMOS A GORA DA MAIS UMA APROXIMADA PARA O CONECTOR DO MEIO DA PLACA ONDE VAI LIGADO OS BOTES DE SINTONIA E SELETOR DE BANDAS A /F .
ESSE FOI DESSA SÉRIE DA PCB-EPT360014B PARA ESSE MODELOS QUE TENHA ESSA PCB.
MAIS AFRETE TEREMOS A PCBA-EPT360015C JA E MAIS UM POUCO DIFERENTE, POIS ESSA LINHA E MAIS PARA VOYAGE EOS E-GTL 158 E RANGER VEJA A BAIXO:
COMEÇAMOS COM VR94M-PLUS QUE E O VELHO DAMA DA NOITE POR CAUSA DA SUA PELÍCULA EM FÓSFORO QUE FICA RELUZENTE A NOITE QUANDO LIGA INVERTE INTERNO IONIZANDO O FOSFORO DO PAINEL.
JÁ QUE SUA PCBA E DA SÉRIE-EPT360015C ESTA SÉRIE NÃO E COMPLICADO E MAIS FÁCIL QUE O OUTRO SÃO POUCAS MODIFICAÇÕES PÁRA UNIFICAR A SINTONIA.ESTA LINHA E ULTIMAMENTE MAIS VENDIDA DO MERCADO, POIS JÁ QUE SUA SAÍDA DE RF USA OS MOSFETS DA LINHA IRF520N PA DE POTÊNCIA. PROSSEGUINDO COM A MOD DE SINTONIA VAMOS V A PCB NO VERÇO ONDE FICA O CONECTOR CENTRAL ONDE E PLUGADO O SISTEMA DE FIAÇÃO QUE VAI PRA SELETOR DE BANDAS E SINTONIA COMO EXEMPLO ANTERIOR DO SS3900 OK.
VEJA NA IMAGEM ACIMA QUE FOI REMOVIDO O VR21 DE CLARIFICADOR DE RX E A POS ISSO VAMOS REMOVER UMAS DAS PERNAS DO R141 PARA (B+) SO DESLOCANDO PARA FRETE COMO NA FOTO ABAIXO:
VEJA NA FOTO ACIMA COMO FICOU E A SIM TERMINA A UNUIFICAÇÃO DE SINTONIA DESTA SÉRIE DESTA LINHA DE PCB-EPT360015C OK PESSOAL..

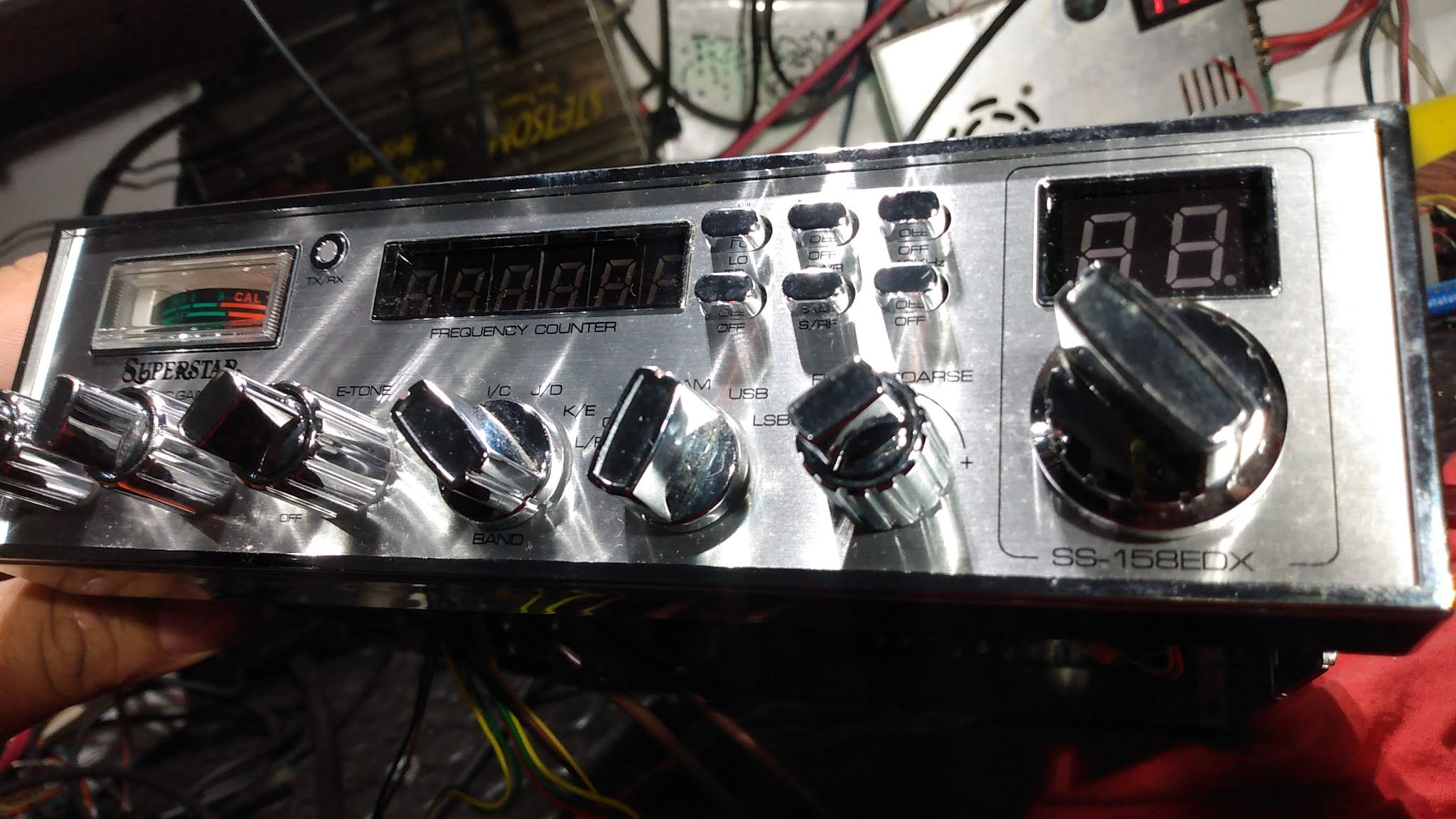

VAMOS VER A GORA DA SERIE RANGER -MAIS COMO SUPERSTAR-158
ESSE MODELO E MAIS DIFERENTE MAIS COM MESMO SENTIDO VEJA COMO E!:

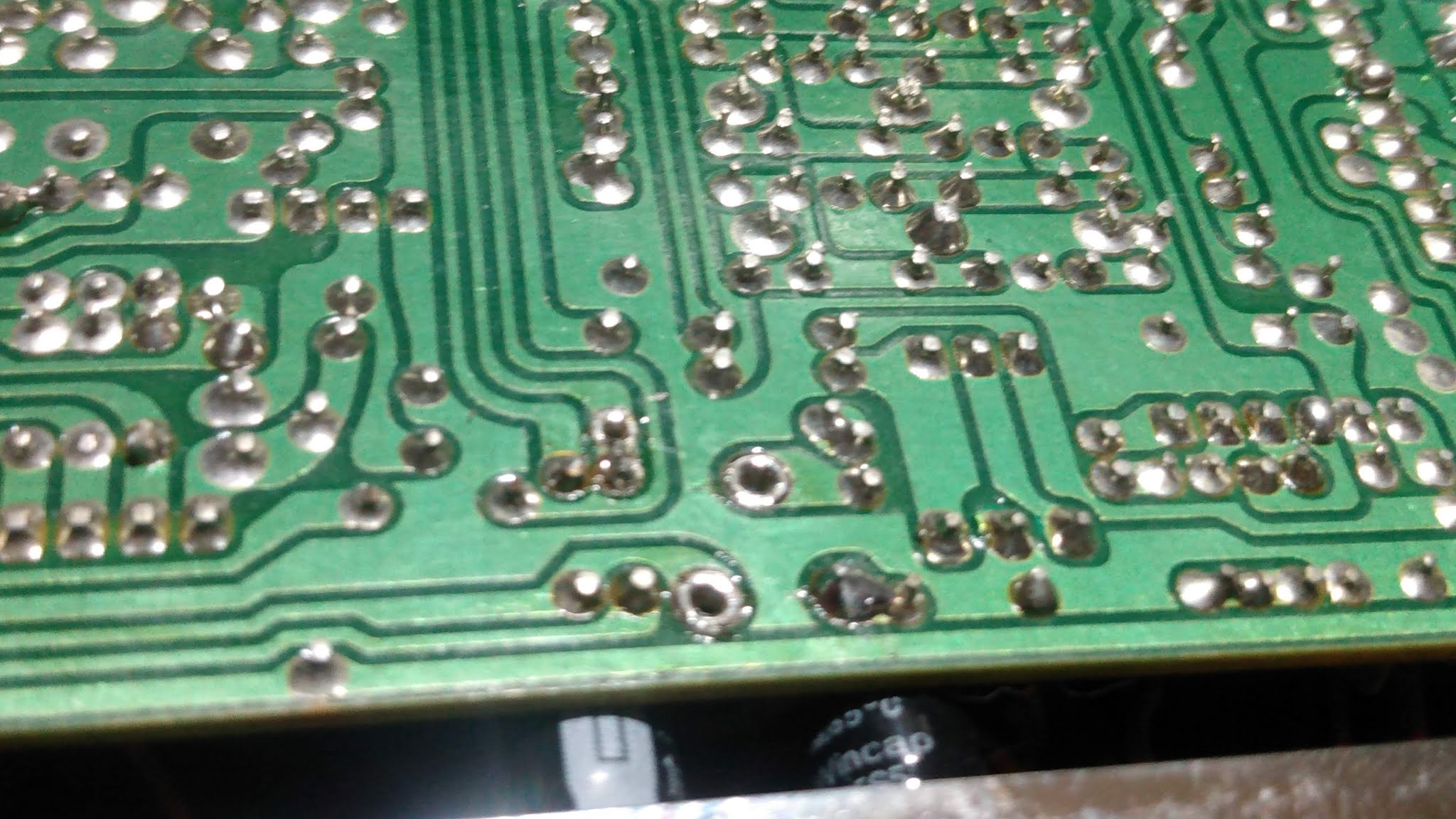

BOM NESTE TEREMOS QUE LOCALIZAR POR BAIXO DO PAINEL O VR7 EO RSISTOR R113
APOS LOCALIZADO TEREMOS QUE REMOVER POTENCIOMETRO DO VR7 E APOS ISSO SOLTAR UMA PERNA DO RESISTOR R113
A SEGUIR TEREMOS QUE SOLDAR LADO ESQUERDO ESSE RESISTOR DE 47R ONDE ERA O POTENCIOMETRO
COM ISSO JA ESTA MEIO CAMINHO ANDADO VAMOS FAZER UM JAMPER ENTRE TENÇÃO DE 8V QUE PASSA AO LADO DO RESISTOR COMO NA FOTO A BAIXO A TRILHA ANTES E DEPOIS:
COM ISSO VOCÊ DA UMA RASPADA NA TRILHA PARA JAMPEALA OK
NESSE MESMO CONTESTO TEMOS QUE BUSCAR UMA ALIMENTAÇÃO DE 8V QUE VEM DO REGULADOR PELO INDUTOR QUE FICA NA LATERAL E VOCE TEM QUE LIGAR UM FIO DO INDUTORE PARA ESSE RESISTOR R113 ALIMENTA ELE DIRETO COM OS 8V.
