O IC é o MC145106 com 18 pinos, Tenho andado à procura deste tipo de PLL IC da Motorolla com 16 pinos,
nomeadamente o MC145109, mas não encontrei uma loja online que o vendesse, por
isso decidi usar o MC145106 com um pequeno ajuste nos pinos.
Ok, vamos dar uma olhada nas entranhas deste MC145106, então quais pinos
usamos e quais não estão conectados (Not Connected). Com base na folha de
dados, a constelação de pinos MC145106 é a seguinte:
Vamos estudar a função de cada PIN da seguinte forma:
Pino nº 1: Vdd – é a alimentação DC +, que está entre 4,5 Volts a 12 Volts
Pino 2: F in - é o sinal de RF de saída do VCO cuja frequência será
controlada, a frequência de entrada que este IC ainda aguenta é 4MHz
Pin #3: OSC in – é o sinal de referência do clock usado, geralmente usando
10.240 Mhz
Pin #4: OSC out – é um instantâneo do sinal de referência do clock
Pino 5: /2 Out - é um instantâneo do sinal de referência do clock, com uma
frequência de%2 da entrada OSC, portanto, se a entrada OSC for 10,240MHz, a
frequência de saída do pino 5 será metade ou 5,12 MHz
Pino nº 6: FS - esta é a configuração do passo do contador de frequência 2
^ 9 com passos de 5KHz (Pino nº 6 - Baixo curto para o terra) ou 10KHz (Pino nº
6 - Alta conexão com Vdd), para fins de CB, defino 10KHz
Pino nº 7: Saída do Detector de Fase - essa é a diferença na fase do sinal
de entrada que foi cortado por meio do decodificador N: 2^9 com um sinal de
10Khz amostrado do relógio de referência, se Fin/N < 10Khz, a saída será ser
ALTO e se Fin/N > 10KHz então a saída será BAIXA, a tensão que muda com base
nessa mudança de Fin é alimentada a um diodo varactor (capacitor variável) que
forma um circuito tanque em um VCO (Voltage Controlled Oscillator), em o
circuito SS-2000 é tocado pelo circuito VCO Block e com o dispositivo ativo é o
TA7310. Além de gerar frequência, este IC também funciona para diminuir (deslocar
para baixo) a frequência de saída do VCO em uma faixa que pode ser manipulada
pelo MC145106, que é em torno de 2MHz
Pino 8: LD – ou seja, Detector de Bloqueio que é usado como piloto para
detectar se o PLL está Bloqueado ou Desbloqueado, quando estiver bloqueado, o
Pino 8 será ALTO e vice-versa.
Pino #9 – #17: Decodificador do contador de frequência Fin – este
decodificador tem 9 bits, 0 a 8, ou tem 2^9 combinações de contadores de
frequência Fin. O pino 9 é o bit mais alto (MSB: bit mais significativo), enquanto o pino
17 é o bit mais baixo (LSB: bit menos significativo). Vamos dar um exemplo,
quando definimos 9 pinos para o número decimal 222 = (Pin #9)011011110(Pin
#17), então Fin = por exemplo 2.220KHz será cortado em 2.220KHz / 222 = 10KHz,
agora este sinal de 10KHz é então comparado com O clock de referência é 10KHz,
porque a frequência dos dois sinais é a mesma, esta condição é chamada de
travada, e Pino #7 = geralmente em uma certa voltagem e Pino #8 = ALTO. Se, por exemplo, o VCO
estiver instável e fizer o Fin oscilar para uma frequência de 2,240KHz, o
resultado da contagem será 2,240KHz / 222 = 10,09KHz, onde essa frequência é
> Referência do relógio 10KHz, então Pino 7 = BAIXO e Pino #8 = BAIXO, e
vice-versa Pino nº 18 - Vss, ou seja, TERRA
Portanto, o mecanismo PLL é tão simples, mas provou ser muito confiável
para controlar a estabilidade de um VCO em todos os tipos de condições
ambientais (ou seja, mudanças de temperatura, baixos níveis de estabilidade de
componentes, etc.).

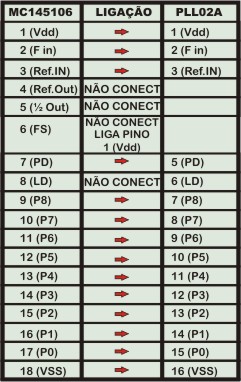

Aqui está o mapeamento de pinos MC145106 (18 pinos) para caber em PLL02 (16
pinos):
Na tabela acima, pode-se ver que existem 3 pinos do MC145106 que não estão
conectados, ou seja, os pinos nº 4, nº 5 e nº 8, então conectamos o pino nº 6 a
Vdd ou pino nº 1 para configurar o decodificador de passo de 10KHz de acordo
aos passos do canal de rádio SS-2000 (rádio CB em geral). Precisamos apenas de 1
soquete de pino redondo com 16 furos, enquanto o pino MC145106 não utilizado é
cortado para não interferir nos outros pinos. Os demais pinos que precisam ser ajustados
em sua posição no soquete são conectados com um único cabo de fibra usado pela
UTP Cable, depois soldados para que não se mexam. Assim o MC145106 é
encaixado com o furo PLL02 na PCB do COBRA-148-GTL-B, onde você ainda pode garantir que as
dimensões sejam pequenas para que possa ser instalado entre componentes.

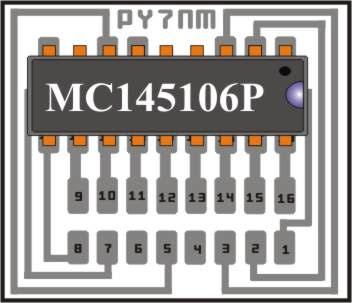

VAMOS CONFECCIONAR A PLACA PCB
