GERADOR DE FUNÇÃO DE 1KHZ ATE 60HZ COM FREQUEN

CIMETRO E SEGUIDOR DE ÁUDIO

AUTORIA DE PY7NM-NAILTON

OBS: EU NÃO ME RESPONSABILIZO POR QUALQUIER MONTAGEM OU MODIFICAÇÃO QUE E POSTO NO BLOG QUE FIQUE BEM CLARO....

OLA PESSOAL MAIS UM PROJETINHO MAIS NÃO VOL FALAR MUITO SOBRE O ASSUNDO POR QUE O PROPRIO DIAGRAMA JA FALA POR SI SO OK PESSOAL MAIS E BASEADO EM UM OSCILADOR LM324 COM MULTIPLOS AMPLIFICADORES OPERACIONAIS PARA GERAR UMA ONDA SERRILHADA DE POIS DOBRAr PRA UMA ONDA QUADRADA DEPOIS CONTROLADO O SINAL PWM PARA LARGURA E AMPLITUDO ++ A FREQUENCIA DE 1KHZ A 60HZ COM FILTRO PASSA ATIVO PRA MUDA SUAS FORMAS DE ONDAS PARA QUADRADA /TRIANGULAR/SERRILHADO/SENOIDAL .

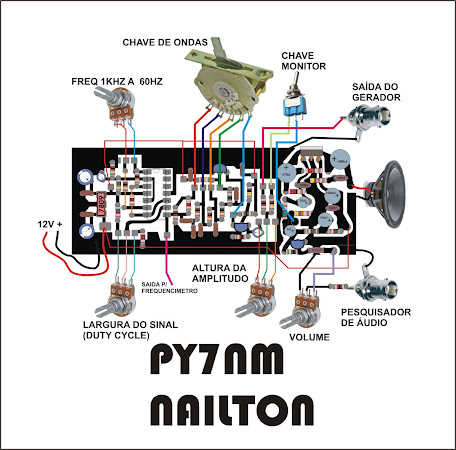

COMO DESCRITO ACIMA VEMOS SUA PROJEÇÃO DOS COMPONENTES EM DISTAQUE E O DIAGRAMA DESCRITO MAIS A SEQUIR TEMOS MAIS INFORMAÇOES SOBRE O FILTRO.

COMO COMPLEMENTO DO FILTRO E AMPLIFICADO O SINAL PARA BC548 A SIM ESSE SINAL VAI PARA UMA CHAVE SELETORA DE BANDA DE ONDAS.

AE VAMOS COLOCA NESTE MESMO ARTIGO UM AMPLIFICADOR PARA NOS TERMOS UM SEQUIDOR DE SINAL DE AUDIO E MONITOR DO SINAL DE SAIDA DO GERADOR.

BOM ACIMA VEMOS COMO FICA A MONTAGEM DOS COMPONENTES NA PLACA E A BAIXO A PCB:

E A GORA O FRQUENCIMETRO PARA POR NO GERADOR VEJA O DIAGRAMA :

OBS:ESSE FREQUENCIMETRO ESTA EM UMA BANDA DE LEITURA DE 10HZ A 50MHZ.

MUITO SIMPLES ESSE FREQUENCIMETRO POIS E PROGRAMADO NO MICRO CONTROLADOR PIC16F628A VEJA A BAIXO A PLACA.

VEJA COMO FICA OS CONPONENTES NA PLACA E SUA MONTAGEM MAIS MESMO A SIM TEM PONTES PARA EFETUA POR BAIXO DOS COMPONENTES VEJA QUAIS SÃO E O RESISTOR DE 1K SMD...
