INVERSOR DE FREQUENCIA DE 12V PARA
220V OU ATE MAIS.
OBS: TODOS PROJETOS OU QUAL QUER MONTAGEM OU PROJETO DO MEU BLOG NAO TENHO RESPONSABILIDADE DE QUEM FOR FAZER FICA POR CONTA E RISCO QUE FIQUE BEM CLARO OK PESSOAL
OLHA EU NOVAMENTE COM MAIS UM PROJETO PARA VOCÊS LEITORES DO MEU BLOG...
ESTE PROJETO E MUITO COMUN PELA INTERNET MAIS EU TENHO FEITO MUITOS TESTES ESSE SE DEU UM DESEMPENHO MELHOR DO QUE OS DEMAIS, COM SIMPLES OSCILADOR COM TL494 USADO EM FONTES CHAVEADAS DE COMPUTADOR PODENDO APROVEITAR PARA ESSE FINS DE CONSTRUÇÃO PRA NOSSA PAIXÃO PRA ELETRONICA.
BOM COMO VISTO ASSIMA O PROJETO PRONTO E FUNCIONANDO MAIS VAMOS LA ES O DIAGRAMA DIANTE MÁOS PARA TER UMA NOÇÃO DE COMO E O SISTEMA.
VEJA COMO E O SISTEMA DO OSCILADOR USANDO UMA DEFASADO A ONDA QUADRADA PARA UM ATRASO EM SERIE COM CONTROLE DE PWM+FREQUENCIA COM ESSES AJSUSTES PODE TER UM RESULTADO PARA MELHOR DESEMPENHO.
VEJA COMO OS COMOENTES ESTÃO DISPOSTO NA PLACA QUE NAO E COMPLICADO PARA FAZER A MESMA.
SUA MEDIDAS SAO PEQUENAS DA PLACA DEIXANDO MAIS SIMPLES POSSIVEL PARA QUEM QUEIRA FAZER.
COMO SEMPRE FASSO COM PAPEL FOTOGRAFICO E O VELHO FERRO DE PASSA ROUPAS PARA FAZER AS PLACAS DE CIRCUITO IMPRESSO.
DEPOIS DE PRONTO A PERFURAÇAO JA COMCLUIDA A GORA OS COMPONENTES.
DEPOIS DE PRONTP COLOCA O TRAFO QUE RETIREI DE UMA FONTE DE PC DESMONTEI POR COMLETO E REBOBINEI NOVAMENTE PARA ESSA FINALIDADE DO INVERTER.
VAMOS REMOVER ESSAS FITAS AMARELAS E O FERRITE PRA TER ACESSO AO CARRETEL PARA UMA NOVA REBOBINAMENTO.

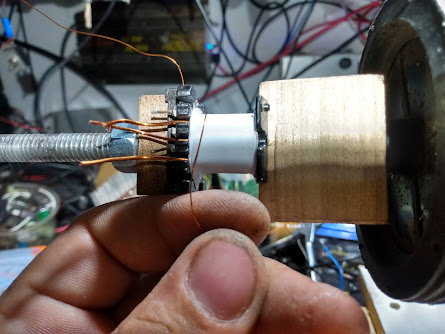

APOS REMOVER TODOS OS FIOS VELHOS VAMOS REBOBINAR COM FIO NO PRIMARIO 18 COMO NA FOTO COM 14 VOLTAS. COM ISSO OCUPANDO TODO ESPAÇO DO CARRETEL A SIM DA AS 14 VOLTAS EXATAS.
APOS ISSO VAMO DAZER UMA DERIVAÇÃO NA 7 ESPIRA PARA O CENTER TAP- OK
APOS ISSO SOLDAR UM FIO NO CENTRO PARA ESTA FINALIDADE A GORA VAMOS ENROLAR O RESTO DO FIO 28 MAIS LEMBRANDO QUE TEM QUE COLCA ISOLAMENTO DAS BOBINAS EU FIZ COM PAPEL GROSSO.
A GORA SIM VAMOS AS 150 VOLTAS DE FIO 28 PARA SECONDARIO.
APOS ISSO FEXE BEM COM FITA E SOLDE OS TERMINAIS OK
APOS ISSO FEXE E SOLDE OS TERMINAIS
VEJA O VIDEOS A BAIXO:
