CARREGADOR INDUTIVO

COM NE555

ESTE E UM PROJETO BASEADO EM ALGUNS PROJETO DE TESLA EM CAMPOS MAGNETICOS SOBRE OUTROS CORPOS INDUTIVOS NA ARIA DE RADIO E CAMPOS ELETRICOS INDUÇÃO MULTUA A SIM TRANSMITINDO ENERGIA SEM FIO...

UM EXEMPLO DE UM TRANSMISSOR E RECEPTOR DE CAMPOS MAGNETICOS ATRAVES DE UM TRANSMISSOR COM UMA BOBINA SINTONIZADA E UM RECEPTOR COM OUTRA BOBINA SINTONIZADA EM FREQUENCIA RESSONANTES A SIM PODENDO RECEBER PULSO INDUTIVO PARA TRANSFERIR ENERGIA DE UM LADO PARA OUTRO DAS BOBINAS.

OLA PESSOAL VENO A QUE MAIS UM PROJETINHO PRA TENTAR RESLVER OS PROBLEMAS DO DIA A DIA MAIS ESPERO TER MAIS UMA VEZ A SOLUÇÃO DE VOCES.

BOM COMO SEMPRE E UMA COISA EXPERIMENTAL NÃO PODE SER A PRIORIDADE DA SOLUÇÃO MAIS UMA AJUDA POREN PODE AVER PROBLEMAS COM PERCORRE DO CAMINHO SENDO UM SISTEMA QUE TRABALHE COM FRERQUENCIA ALTA E COM PULSOS MAGNETICOS QUE PODE CARRETA EM INTERFERENCIAS NOS APARELHOS PORISSO NÃO ME RESPONSABILIZO POR NADA QUE OS LEITORES CONSTRUA MEUS PROJETOS POR TRATAR DE EXPERIMENTAL E NAO CIRCUITOS DEFINITIVOS. OK QUE FIQUE BEM CLARO ISSO....

APOS OS ESCLARECIMENTOS VAMOS AO QUE INTEREÇA ... VEJAMOS A BAIXO O DIAGRAMA COM OS COMPONENTES EM VISÃO SIMPLES.

VEJA SO..!! ESTOU USANDO UM OSCILADOR COMUN COMO BASE O NE555 DE USO GERAL.. MAIS PODE SER USADO OUTROS OSCILADORES COMO 494 OU 4049 -4066 E PURAE VAI... MAIS FICOU MAIS SIMPLES A SIM PARA QUE FIQUE PIQUENO MONTANDO EM SMD TODA A PCB PARA CABER NUM SUPORTE ... POIS A FINALIDADE E USALO EM UMA FORMA QUE CARREGASSE MINHAS PIQUENAS PILHAS DE LITION 3V EM SERIE QUE DARIA 6V ALTOTAL DO MEU MULTIMETRO DIGITAL QUE EU NAO AQUENTAVA MAIS TROCAR ESSAS BATERIAS ...

MAIS VAMOS A DIANTE COM A PLACA E OS COMPONENTES A VISTA DO TRANSMISSOR DE ONDAS DE PULSO.

COMO FICA A PLACA DISPOSTA OK MAIS TABEM TEMOS QUE FAZER RECEPTOR DESSES SINAIS PULSO MAGNETICOS USANDO A MESMA BOBINA COM 40 VOLTAS DE FIO 26 NUMA FITA ADESIVA A QUELAS USADA EM CAIXA DE PAPELAO PARA FEXAMENTO DAS MESMAS.

VENDO ESSA IMAGEM A CIMA COMO E FEITO O RECEPTOR DE PULSO BEM SIMPLES USANDO SO COMO RESSONANTE UMA BOBINA E UM SINTONIZADOR CAPACITIVO DE 10NF PARA QUE O GANHO DOS PULSO SEJA DE 50% DO TRANSMISSOR A SIM PODENDO SER RETIFICADO COM DIODO DE ALTA VELOCIDADE USADO EM FONTES CHAVEADAS QUE TEM UM BOM REDIMENTO A POS ISSO REDUSIR AS TENÇOES PARA DESEJADA QUE EU ESCOLHI PRA 7.1V PARA CARREGA MINHAS PILHAS DO MULTIMETRO.

VEJA A FOTO A BAIXO COMO FICOU !:

OBS: CASO O GANHO SEJA BAIXO EM TENÇÃO COLOQUE UM CAPACITOR DE 100NF EM PARALELO AO DIDO ZENER PARA FILTRA RUIDOS DA BOBINA....

VAMOS A AGORA A PCB:

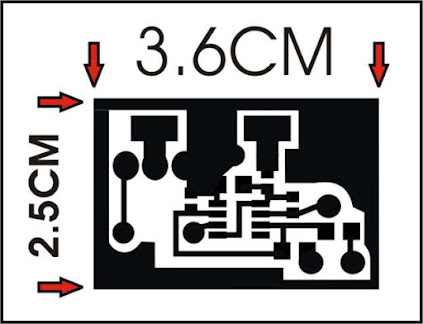

ESSAS SAO AS MEDIDAS DA PCB ... MAIS FICOU IQUENA VEJA A BAIXO COMO FICOU.

BOM ESPERO QUE TENHA AJUDADO COMO E A MONTAGEN OK PESSOAL VAMOS V COMO EU FIZ A BOBINA DO TRANSMISSOR NA FITA ADESIVA...

A BOBINA E BEM SIMPLES E COMO A FITA ADESIVA E MAIS FACIO POR Q ELE COLA O FIO E SO AGEITANDO A FAZENDO SEU CAMINHO COM UMA CHAVE DE FENDA AJEITANDO ELE ATE FAZER TODA A FITA ... PODE SER QUALQUER TAMANHO VOCE VAI EXPERIMENTANDO AS MELHORES BOBINAS COM MELHORES GANHOS...
