PY7NM-NAILTON-CARUARU-PE

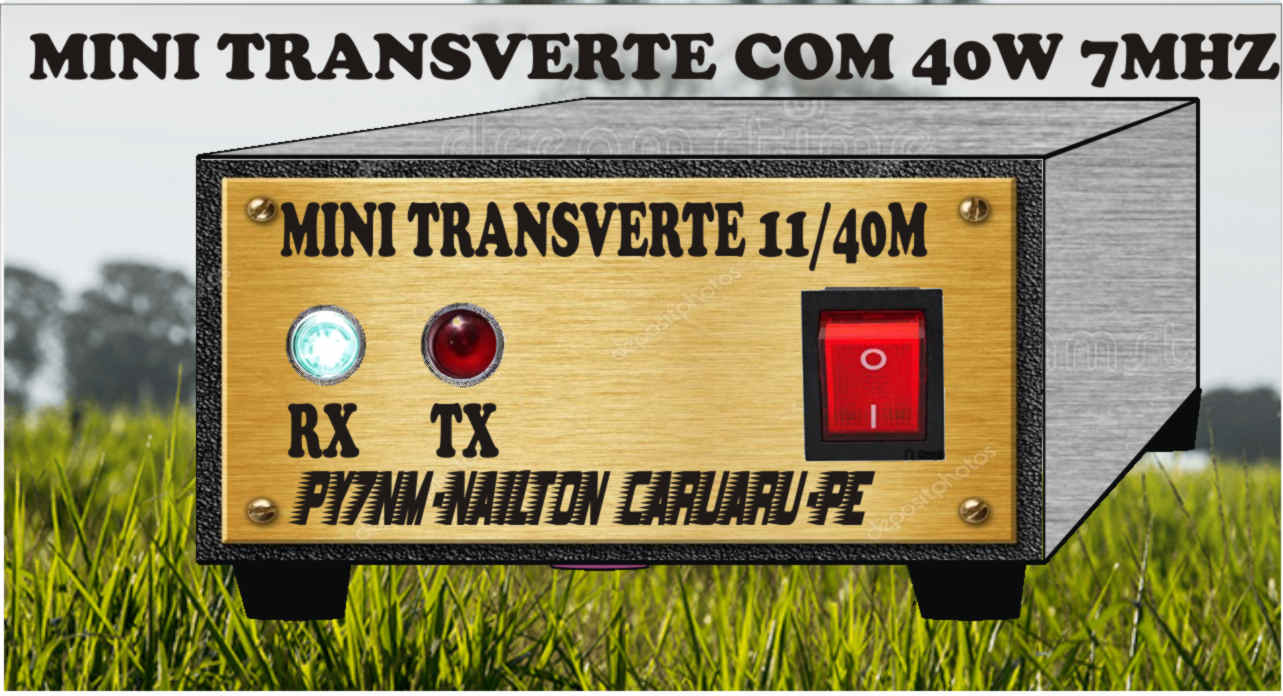

MINI TRANSVERTER PARA FAIXA DOS 40M
TRANSFORMANDO SEU PX EM UM RADIO HF
OBS: EU NAO ME RESPONSABILIZO POR QUAL QUER PROJETO OU APLICAÇÃO ATE MESMO SEU FUNCIONAMENTO POIS TRATA DE UM PROJETO ESPERIMENTAL PODERA AVER FALHAS EM SEU DESENHO QUE FIQUE BEM CLARO ISSO BOA SORTE A TODOS!
BOM VOU DEMOSTRA EM POUCAS PALAVRAS ESSE PROJETO DA MINHA AOUTORIA QUE FIZ A MUITOS ANOS A TRAZ LA EM 2009 QUANDO EU AINDA ESTUDVA NA FACULDADE.
EM DEMOSTRA UM MINI TRANSVERTER PARA FAIXA DO CIDADÃO OU SEJA PX A SIM PODENDO OPERAR NA FAIXA DE HF EM 40M MAIS PODE SER AUTERADO PARA OUTRAS FAIXAS DEPENDENDO DOS CRISTAIS E BOBINAS DE RECEPÇÃO.
VEJA ABAIXO O DIAGRAMA COMO E POSTOS OS COMPONENTES:
VEJA COMO E FEITO O OSCILADOR DE MISTURA DO MIX QUE USA UM CRISTAL DE 10MHZ PARA FAZER A DOBRA DE FREQUENCIA PARA 20MHZ.
USANDO UM CRISTAL TIPO CANECO PARA OSCILA EM 10MHZ PARA DOBRA DE FREQ: 20MZ JUNTO COM TRANSISTOR 2SC1975 OU QUAL QUER OUTRO TRANSISTOR.
MAIS A CIMA VEMOS A BOBINA DE ANTENA PARA RESSONAR EM 7MHZ PARA MISTURAR COM ESSE 2OMHZ A SIM FAZENDO A SOMA DOS 27MHZ.
VOCÊS PODE TESTA VARIOS TRANSISTORES PARA RECEPÇÃO NEM SEMPRE SÃO ADEGUADOS PARA RECEPÇÃO POIS A AUTO OSCILAÇOES NA RECEPÇÃO EU USEI ESSE DE GERMNAIO FICOU UM XUXUSINHO NA RECEPÇÃO.
MAIS ADIANTE A DIREITA VEMOS O MIX MISTURADOR DE TX E RX COM ACOPLAMENTO COM BALLOON DE TV USADOS EM ANTENAS VELHAS DE TV.
QUE SE PODE COMPRA EM CASA DE MATERIAL PARA ENTENA DE TV SO ABRE E INROLAR OS MESMO T1/T2 COMO NO DIAGRAMA
E SO REMOVER FERRITE E FAZER A BOBINA NOVAMENTE COMO MANDA O DIAGRAMA.
MAIS A DIANTE TEMOS A CARGA FANTASMA PARA ACOPLAMENTO DO RADIO COM SINAL A SER MISTURADO PARA O MIXER.
USANDO 3 RESISTORES DE 150R DE 2W A 3 W PARA UMA CARGA PERFEITA DE 50HMS DA ANTENA DO RADIO PX.
BOM A GORA VEJA A PLACA COM SEUS COMPONENTES NELA :
VEJA QUE TODOS OS COMPONENTES ESTA EM MODO ILUSTRADO MAIS DA PRA TER UMA IDEIA DE COMO E A MONTAGEN.
A GORA A PLACA DE CIRCUITO E SUAS MEDIDAS.
PCB PARA IMPRESSAO:
LISTA DAS BOBINAS COMO CONTRUILAS:
ESPERO TER AJUDADO A TODOS DESCULPA OS ERROS DE DJTAÇÃO VALEOOOO 73S A TODOS.
ACISTA O VIDEO A BAIXO DA RECEPÇÃO DO MESMO :
