PY7NM-NAITON-CARUARU-PE
RECEPTOR REGENERATIVO VALVULADO
7MHZ
RECEPTOR REGENERATIVO PARA FAIXA DOS 7MHZ E SIMPLES DE CONTRUIR POIS USANDO A QUEAS VALVULAS DA PHILIPS.
MAIS COM POUCOS COMPONENTES VOCE CONSTROI ESSE RECEPTOR COM DUAS VALVULAS E UM TRAFO DE 12VOLTES PARA SAIDA DE SOM.
A VALVULA V1 CONSTA DE UMA EF42 DA PHILIPS USADO NA DECADA DE DOS ANOS 50.
COMO MOSTRADO A CIMA AS CARACTERISTICAS ELETRICAS E INTERNAS DA VALVULA.
COMO OSCILADORA E AO MESMO TEMPO DETECTORA DE PRODUTO PARA OS SINAIS DE RADIO... MAIS AFRENTE A VALVULA V2 AMPLIFICA EM SOM ESTES SINAIS.
ESTA VALVULA E DA MESMA EPOCA QUE VAI TRABALHA COMO APMPLIFICADORA DE SOM DO NOSSO RADIO EL41 POIS VEJA AS CARACTERISTICAS ELETRICA DO MESMO.

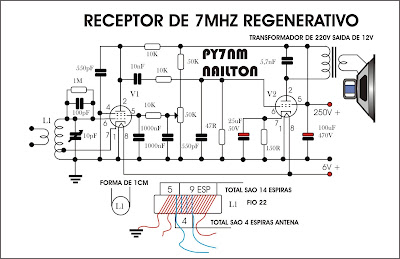

BEM COM TODOS ESSES MATERIAL VAMOS AO ESQUEMA DO RADIO A BAIXO.
A BOBINA DE ANTENA CONSISTE UM UMA FORMA DE 1CM DE LARGURA COM 14 VOLTAS AO TOTAL COM UMA DERIVAÇÃO NA 5 QUINTA ESPIRA AO TERRA DO CHACIS EO RESTO CVAI A GRADE DA VALVULA E A SECONDARIA COM 4 ESPIRA PARA ANTENA.
VALEOO 73S A TODOS ....
