ANTENA RINGO 5/8 VHF

PY7NM-NAILTON-CARUARU-PE



ANTENA 5/8 RINGO BANDA VHF
COM 4DBi DE GANHO
E COM 2X5/8. 144 A 148MHZ







VAMOS LA MAIS UM PROJETO PARA QUE VOCÊS POSSA FAZER EM CASA ESTA ANTENA EU FIZ E DEU BOM RESULTADO MESMO COM SO 1 ELEMENTO OU SEJA SO A 5/8 SEM A 2X5/8 OK MAIS QUANDO COLOCA O SEGUNDO ELEMENTO ELA DA UM SALTO FANTASTICO EM TX E RX...

VEJA PASSO A PASSO COMO EU FIZ ELA OK...!

VAMOS COMEÇA SO COM A DE 5/8 DEVE DA EN TORNO DE UMS 2 A 3 DBi SO COM A ABASE DEPOIS NOS PROSEGUE COM O RESTO DA DUPLA 5/8 OK.




ELA VAI SE MAIS OU MENOS DESSE JEITO DA FOT MAIS VAMOS LA .

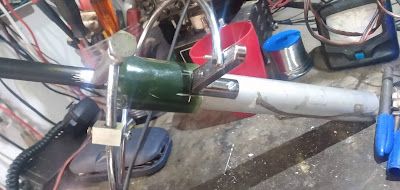

EU FIZ UMA BASE COM DOIS TUBOS UM MAIS GROSSO DE 1 POLEGADA COM UM TUBO DE 25mm PARA FAZER O CENTRO DA BOBINA ONDE ELA VAI SER FIXADA,
MAIS NO MEIO EU FIZ UM AFASTAMENTO COM PELOMENOS 3CM E COLOQUEI RESINA DE FIBRA DE VIDRO PARA FIXA AMBAS AS PARTES VEJA ABAIXO.









EU MERGULHEI AS DUAS PARTES DENTRO DA RESINA A SIM FICOU FIXO APOS ENDURECIMENTO DA RESINA .

EA BOBINA ELA E FORMADA POR UMA UNICA ESPIRA DE ASTE DE PANELA OU CALDERAO DE ALUMINIO KKK OU PODE SER DE LATAO USADO EM ESTENDEDOR DE TOALHA PARA BANHEIRO EU COMPREI NAS CASAS DE MATERIALD E CONTRUÇÃO E POUCO CARA MAIS COMNPENSA POR QUE E DE LATÃO...
MAIS DE TODA FORMA PODE FAZER DE TARUGO DE ALUMINIO DE 10mm QUE TABEM DA CERTO, COM DIAMETRO DA FORMA DE 15Cm.





FICOU PERFEITO COM A ASTE DE ESTENDEDOR DE TOALHA KKK




ESSE IGUAL DA FOTO ACIMA MAIS FICA AO CRITERI DE CADA UM.......... MAIS CONTINUANDO VAMOS LA A GORA FAZER A ESTE SEPARADORA DO CANO CENTRAL PARA BOBINA DO GAMA.. ELA TEM UMA MEDIDA DE EM TORNO UMS
8Cm DE COMPRIMENTO COM 15mm DE LARGURA DE TARUGO DE ALUMINIO MACISSO AE ELA VAI DA BASE DA BOBINA PARA A ASTE DO POSITIVO DA ANTENA.







AGAORA O ESPAÇAMENTO ENTRE A ASTE POSITIVO PARA BAIXO DA ASTE A MASSA DO CANO DE SUSTENTAÇÃO COM 6.5Cm DE DISTANCIA.





JA PARA AS ASTES NEGATIVAS FICA COM 6Cm DE DISTANCIA DA BASE PARA AS ASTES RADIAIS NEGATIVAS JA QUE ELAS TEM COMPRIMENTO DE 50CM CADA UMA.

MAIS CONTINUANDO ELA FICA EXATAMENTE DESTE JEITO AE NA IMG ABAIXO:




JA A ASTE CENTRAL ELA TEM UM COMPRIMENTO DE 1.40 METRO COM TUBOS PARA REDUÇÃO.






ELA NAO E TÃO DIFICIO DE SE FAZER E SO PRESTA ATENÇÃO QUE TUDO VAI DA CERTO. OK!







MAIS CONTINUANDO ESSA BAGAÇA PRA ELA A GORA VIRA UMA DUPLA ( 2X5/8 ) DE ONDA PRA SUBIR OS DBi PRA UMS 4 A 5DBi  VAMOS LA....
VAMOS COMEÇA COM A ASTE DA BOBINA DA SEPARAÇÃO DE ONDA ENTRE A PARTE DE BAIXO COM A DECIMA VEJA SUA CONTRUÇÃO.




ELA CONSISTE NA MESMA MEDIDA DA BITOLA DA BOBINA DA BASE MAIS COMO EU FALEI PODE FAZER ELA DE ALUMINIO OK.

ELA TEM COMPRIMENTO DE 26Cm TOTAL COM UMA LARGURA DE 4.5Cm.





JA PARA FIXA ELA ENTRE AS DUAS PARTES EU COLOQUEI UM CANO DE PVC DE 1/2 E PRENXE COM MESMA RESINA DE FIBRA DE VIDRO VEJA A BAIXO:





MESMO A SIM EU COLOQUEI DE VOLTA O TUBO DE PVC PARA REFOÇA A ASTE POR COMPLETO E MARQUEI SUA DIVIÇÃO PARA FAZER OS FUROS DA ASTE ONDE ELA VAI FICA POIS FICA COM UMA MEDIDADE DE 21Cm DA BASE DA ASTE DE RESINA COM PVC PARA A PONTA DA BOBINA.






AE CONTINUA COM A ASTE INRADIANTE COM MAIS 1.40 METROS PARA FINALIZAR OK VEJA A BAIXO TOTALIZANDO A COISA.




VISUALMENTE ELA VAI FICAR DESTA FORMA OK




VALEOO PESSOAL MAIS UM PROJETOS PRA VCS 73S A TODOS!!!.....
